Giá trị trung bình của r được xác định bởi thí nghiệm này là

[Tăng Giáp]

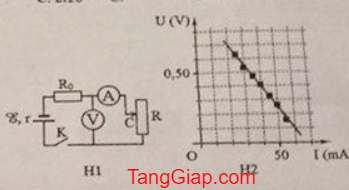

Đề xác định điện trở trong r của một nguồn điện, một học sinh mắc mạch điện như hình (H1). Đóng khóa K và điểu chỉnh con chạy C, kết quả đo được mô tả bởi đồ thị biểu diễn sự phụ thuộc số chỉ U của vôn kế V vào số chỉ I của ampe kế A như hình bên (H2). Điện trở của vôn kế V rất lớn. Biết R0 = 10Ω. Giá trị trung bình của r được xác định bởi thí nghiệm này là

A. 2,5 Ω.
B. 3,0 Ω.
C. 2,0 Ω.
D. 1,5 Ω.



[moon]

Số liệu:${U_1} = 0,70V \to {I_1} = 20mA = 0,02A$ (1)
${U_2} = 0,40V \to {I_2} = 40mA = 0,04A$ (2)
Ta có:$\xi = {U_N} + Ir = U + I{R_0} + Ir \to \left\{ \begin{array}{l}\xi = {U_1} + {I_1}{R_0} + {I_1}r\\\xi = {U_2} + {I_2}{R_0} + {I_2}r\end{array} \right. = > \left\{ \begin{array}{l}\xi = 0,70 + 0,02.13 + 0,02.r\\\xi = 0,40 + 0,04.13 + 0,04r\end{array} \right.$
$\left\{ \begin{array}{l}\xi = 0,70 + 0,26 + 0,02.r\\\xi = 0,40 + 0,52 + 0,04r\end{array} \right. = > 0,02r = 0,04 = > r = 2\Omega $
